خمکاری ورق کامپوزیت | روش‌ها، شعاع خمش و دستگاه‌ها

آیا تا به حال فکر کرده‌اید که چگونه نمای‌های مدرن شهری با آن قوس‌های نرم و دقیق ساخته می‌شوند؟ راز اصلی در تکنیک‌های دقیق خمکاری ورق کامپوزیت نهفته است؛ جایی که علم مواد و فناوری دستگاه‌ها دست‌به‌دست هم می‌دهند تا اشکال خاص و انحنای ظریف ایجاد کنند. ورق‌های کامپوزیت آلومینیومی به دلیل انعطاف بالا و استحکام مناسب، در پروژه‌های معماری مدرن جایگاه ویژه‌ای یافته‌اند. اما خم کردن این متریال ظریف بدون آسیب، فرآیندی کاملا تخصصی است. حال که اهمیت خمکاری را درک کردیم، بیایید ببینیم آیا به‌طور اصولی می‌توان ورق کامپوزیت آلومینیوم را خم کرد یا خیر؟

امکان خم کردن ورق کامپوزیت آلومینیوم

ورق کامپوزیت از دو لایه آلومینیوم و یک هسته غیرآلومینیومی تشکیل شده که همین ساختار باعث انعطاف‌پذیری قابل توجه آن می‌شود. با این حال، برای اینکه نحوه خم زدن ورق کامپوزیت صحیح انجام گیرد، باید فشار و شعاع خمش کاملا کنترل شود تا لایه‌های بیرونی و داخلی آسیبی نبینند.

• ورق کامپوزیت به دلیل وزن پایین، برای خم و برش بسیار مناسب است.
• ضخامت کم آن باعث می‌شود که در نماهای قوسی یا فرم‌های سه‌بعدی به‌راحتی شکل بگیرد.
• چالش اصلی در حفظ پیوستگی سطح و جلوگیری از ترک‌خوردگی در محل خمش است.

با توجه به این ویژگی‌ها، پرسش بعدی این است که از نظر فنی، شعاع خم مجاز در فرآیند خم‌کاری ورق کامپوزیت چگونه محاسبه می‌شود؟

فرمول و پارامترهای فنی در محاسبه‌ی شعاع خم کامپوزیت

در فرآیند خم‌کاری ورق کامپوزیت، نخستین نکته‌ای که باید دانست رابطه‌ی مستقیم بین ضخامت و شعاع خم است. بر اساس استاندارد صنعتی، حداقل شعاع خمش طبق فرمول زیر تعیین می‌شود:

برای برآورد اولیه شعاع خمش در برخی ورق‌ها می‌توان از رابطه تقریبی زیر استفاده کرد؛ بااین‌حال، مقدار نهایی باید براساس کاتالوگ سازنده و آزمایش نمونه تعیین شود:

r = 15 × t

که در آن t ضخامت ورق و r شعاع موردنیاز برای خم‌کاری است.

• هرچه ضخامت بیشتر باشد، شعاع نیز باید بزرگ‌تر در نظر گرفته شود.

• در این مرحله باید تنش‌های باقی‌مانده در ورق به‌دقت کنترل شوند تا پس از رها شدن نیرو، ورق به حالت اولیه برنگردد و زاویه‌ی خمش تغییر نکند.

• برای دقت بالا، پیش از اجرای نهایی، آزمون خمش روی نمونه توصیه می‌شود.

با وجود این، شعاع خمش در عمل فقط به ضخامت کل ورق وابسته نیست و باید بر اساس ضخامت لایه آلومینیوم، نوع هسته، روش خمکاری و توصیه سازنده کنترل شود. به همین دلیل، استفاده از کاتالوگ برند و انجام تست روی نمونه واقعی، مطمئن‌ترین روش برای تعیین شعاع خم مجاز است.

روش‌های مختلف خم کردن ورق کامپوزیت

برای دستیابی به نتیجه‌ی ایده‌آل، چند روش متداول در صنعت وجود دارد که هر یک بسته به نوع پروژه انتخاب می‌شوند:

• خم با شیار V: مناسب گوشه‌های تیز، لبه‌های برگشتی و پنل‌های کاستی
• خم مستقیم: مناسب خم‌های باز و شعاع‌های بزرگ، مشروط به رعایت محدودیت سازنده

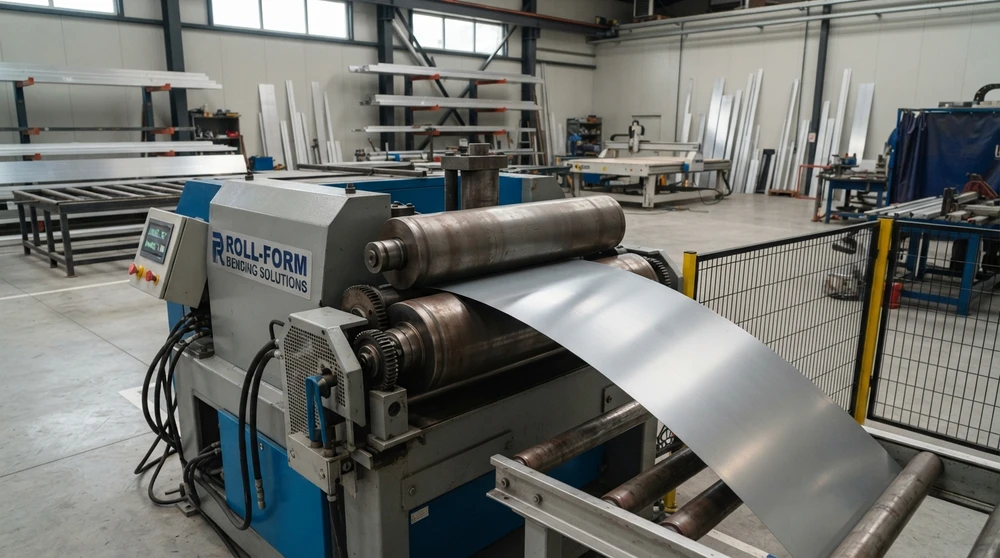

• خم با نورد: مناسب قوس‌های پیوسته، ستون‌های منحنی و قطعات استوانه‌ای
• خم با قالب یا پرس: مناسب تولید تکرارشونده، با فشار کنترل‌شده و قالب محافظ

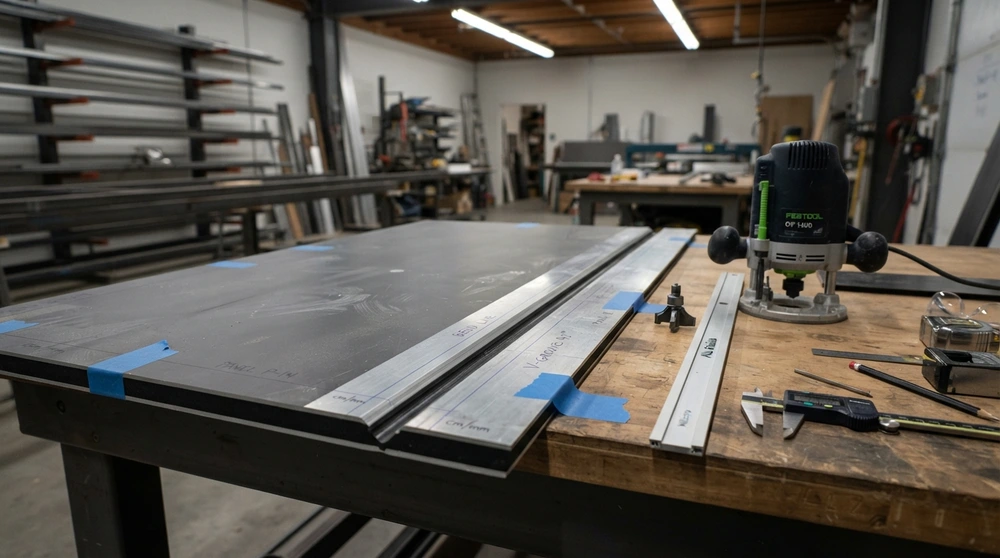

شیارزنی پشت ورق؛ رایج‌ترین روش خمکاری ورق کامپوزیت

در بسیاری از پروژه‌های اجرایی، رایج‌ترین روش خمکاری ورق کامپوزیت استفاده از شیار V در پشت ورق است. در این روش، بخشی از لایه پشتی و هسته در محل خط خم برداشته می‌شود تا ورق با نیروی کمتر و دقت بیشتر تا شود، بدون آنکه سطح رنگ‌شده دچار ترک یا شکستگی شود. این تکنیک برای ساخت لبه‌های برگشتی، گوشه‌های 90 درجه و پنل‌های کاستی بسیار کاربردی است.

با این حال، عمق و زاویه شیار نباید به‌صورت یکسان برای همه ورق‌ها در نظر گرفته شود؛ زیرا ضخامت لایه آلومینیوم، نوع هسته و برند پنل روی نتیجه نهایی اثر مستقیم دارند. به همین دلیل، پیش از تولید نهایی بهتر است شیارزنی و خم‌کاری روی یک نمونه از همان ورق تست شود تا از سلامت پوشش، دقت زاویه و کیفیت خم اطمینان حاصل شود.

آشنایی با انواع دستگاه خم‌کاری ورق کامپوزیت

امروزه چهار نوع دستگاه اصلی برای انجام خم‌کاری ورق کامپوزیت در کارگاه‌ها و کارخانه‌ها به‌کار می‌رود.

خم‌کاری مکانیکی

در این روش، ورق روی قالب فلزی قرار گرفته و با فشار مکانیکی خم می‌شود.

• دقت و سرعت بالا
• مناسب برای تولید انبوه
• مناسب برای خم‌های تکرارشونده با سرعت مناسب

خم‌کاری هیدرولیکی

نیروی هیدرولیکی، فشار یکنواختی را ایجاد می‌کند که باعث می‌شود نحوه‌ی خم زدن ورق کامپوزیت دقیق و ظریف باشد.

• مناسب برای فرم‌های پیچیده
• کنترل کامل فشار در طول خمش

خم‌کاری پنوماتیک

در این تکنیک از نیروی هوای فشرده استفاده می‌شود.

• مناسب برای ورق‌های نازک و قطعات کوچک
• کاربردی در پروژه‌هایی که فشار زیاد مورد نیاز نیست.

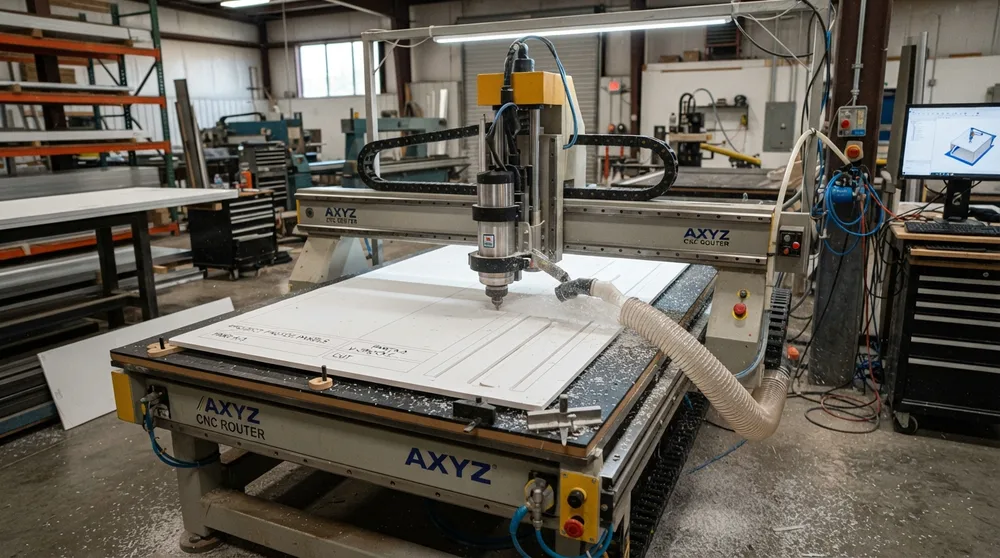

خم‌کاری CNC

پیشرفته‌ترین روش موجود است.

• دقت میلی‌متری و تکرارپذیری بالا
• کنترل کامپیوتری زوایا و سرعت
• امکان ثبت طرح و زاویه برای تولید سری

جدول مقایسه روش‌های خمکاری ورق کامپوزیت

این جدول کمک می‌کند بسته به نوع پروژه، زاویه موردنیاز و تیراژ تولید، سریع‌تر روش مناسب خمکاری ورق کامپوزیت را انتخاب کنید. همچنین تفاوت کاربرد هر روش را از نظر دقت، فرم‌دهی و نوع خروجی نشان می‌دهد.
