در طراحی نماهای مدرن ساختمانهای اداری، تجاری و مسکونی، انتخاب مصالح نه تنها بر زیبایی بلکه بر ایمنی، هزینه و زمان اجرا تأثیر مستقیم دارد. ورقهای کامپوزیت آلومینیومی به دلیل سبک بودن، انعطافپذیری بالا، مقاومت در برابر شرایط محیطی و قابلیت اجرای سریع، به یکی از متریالهای پرطرفدار در طراحی نما تبدیل شدهاند.
یکی از کلیدیترین ویژگیهای این ورقها، وزن ورق کامپوزیت است که میتواند طراحی نما، زیرسازی، تحلیل سازه و حتی هزینه کلی پروژه را تحت تأثیر قرار دهد. در این مقاله، به بررسی دقیق وزن ورق کامپوزیت، تأثیر آن بر طراحی و اجرا و مقایسه با سایر متریالها میپردازیم.
ساختار و وزن استاندارد ورق کامپوزیت
ورقهای کامپوزیت از سه لایه اصلی تشکیل میشوند:
- دو لایه آلومینیوم با ضخامت معمولاً 0.3 تا 0.5 میلیمتر

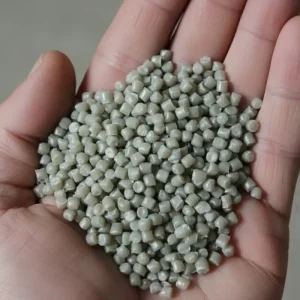

- هسته پلیاتیلن یا معدنی (برای ورقهای ضد حریق)
- پوشش سطحی PVDF یا PE برای محافظت از تغییر رنگ و خوردگی

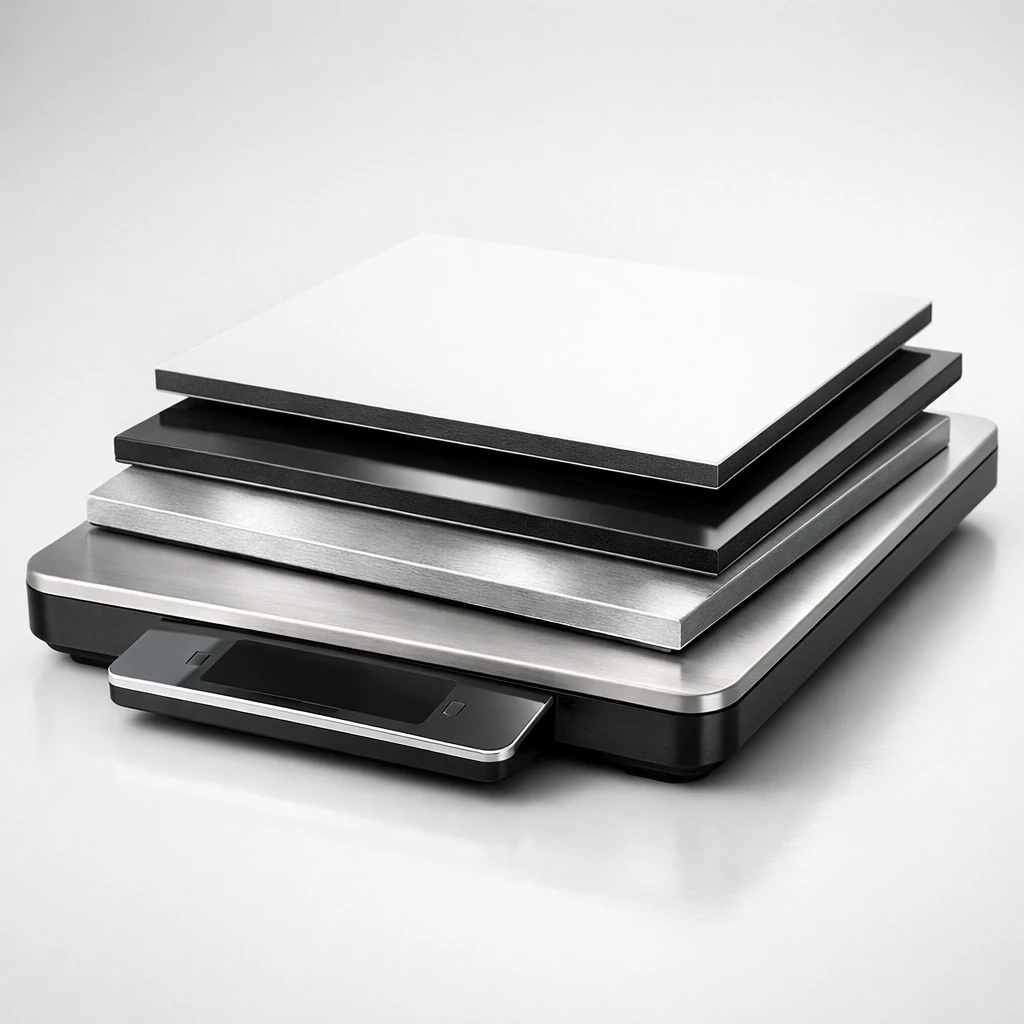

وزن تقریبی ورقها
وزن ورق کامپوزیت بسته به ضخامت ورق و نوع هسته متفاوت است:
| ضخامت ورق | وزن تقریبی (کیلوگرم بر متر مربع) | نوع هسته |
| 3 میلیمتر | 4.5 – 5.0 | PE |
| 4 میلیمتر | 5.5 – 6.0 | PE/FR |
| 6 میلیمتر | 7.0 – 8.0 | FR |
نکته: هسته FR یا ضد حریق سنگینتر است، اما مقاومت بالاتری در برابر حرارت و آتشسوزی ارائه میدهد.
مزایای وزن پایین در ورق کامپوزیت
- کاهش بار مرده روی سازه
- کاهش نیاز به زیرسازی سنگین
- امکان طراحی نمای بلند و پیچیده
- حمل و نقل و نصب سریع و ایمن
استانداردهای بینالمللی مرتبط با ورق کامپوزیت نما
در تولید و استفاده از ورقهای کامپوزیت، استانداردهای مشخصی برای تعیین وزن، مقاومت و ایمنی وجود دارد. این استانداردها مشخص میکنند که هر پنل باید چه میزان مقاومت مکانیکی و پایداری در برابر شرایط محیطی داشته باشد.
برخی از مهمترین استانداردهای بینالمللی عبارتاند از:
- ASTM E84 – ارزیابی رفتار مصالح در برابر آتش
- EN 13501 – طبقهبندی واکنش مصالح ساختمانی در برابر حریق
- ASTM E330 – تست مقاومت پنلهای نما در برابر فشار باد
- ISO 9001 – استاندارد کنترل کیفیت تولید
استفاده از ورقهایی که مطابق این استانداردها تولید شدهاند، تضمین میکند که وزن اعلامشده، مقاومت مکانیکی و عملکرد ایمنی آنها مطابق معیارهای جهانی است.

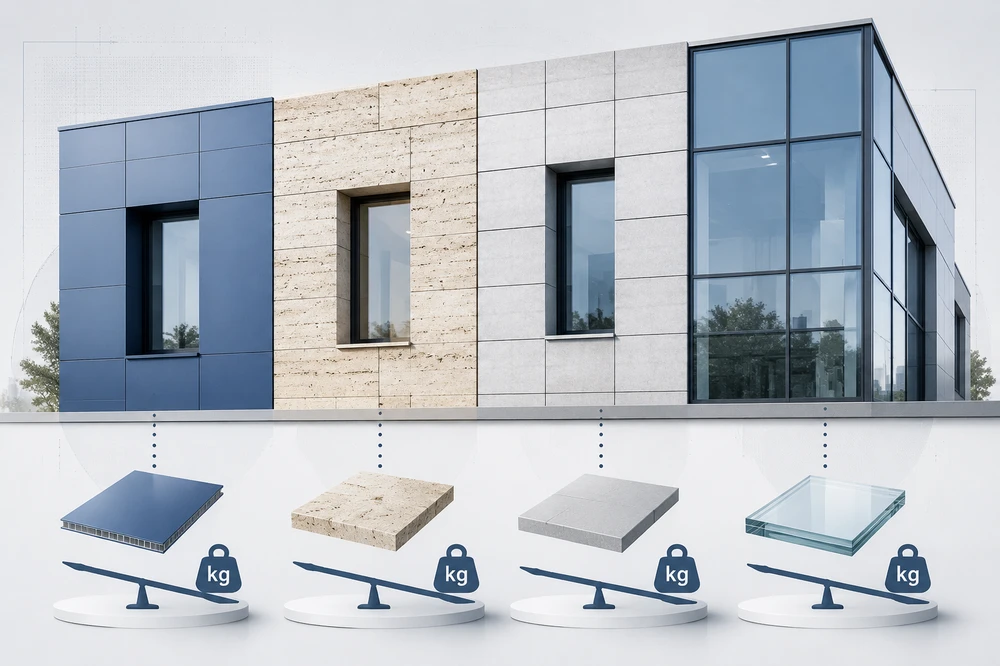

مقایسه وزن ورق کامپوزیت با سایر متریالها
یکی از مهمترین مزایای ورق کامپوزیت، سبکی آن نسبت به مصالح سنتی است. جدول زیر وزن تقریبی هر متر مربع را برای متریالهای مختلف نشان میدهد:
| نوع نما | وزن تقریبی (کیلوگرم بر متر مربع) |
| ورق کامپوزیت 4 میلیمتر | 5.5 – 6.0 |
| سنگ تراورتن | 40 – 50 |
| سرامیک | 30 – 35 |
| نمای شیشهای ضخیم | 25 – 30 |
تحلیل: ورق کامپوزیت تقریباً 5 تا 10 برابر سبکتر از سنگ و سرامیک است، که این موضوع تأثیر زیادی بر طراحی و سرعت اجرای پروژه دارد.
مقایسه وزن ورق کامپوزیت با سایر نماها (جزئیتر)
برای درک بهتر تفاوتها، در جدول زیر وزن ورق کامپوزیت آلومینیوم را با رایجترین متریالهای نما مقایسه کردهایم. این اعداد بر اساس ضخامتهای متداول در پروژههای ساختمانی ایران محاسبه شدهاند.
| معیار مقایسه | ورق کامپوزیت | سنگ طبیعی | سرامیک | شیشه ضخیم |
| وزن | 5-8 کیلوگرم | 40-50 کیلوگرم | 30-35 کیلوگرم | 25-30 کیلوگرم |
| نصب | سریع و آسان | کند و سنگین | متوسط | متوسط |
| انعطاف طراحی | بالا | محدود | محدود | متوسط |
| مناسب برای ساختمان بلند | بسیار مناسب | کمتر | متوسط | مناسب |
| هزینه نگهداری | پایین | بالا | متوسط | متوسط |

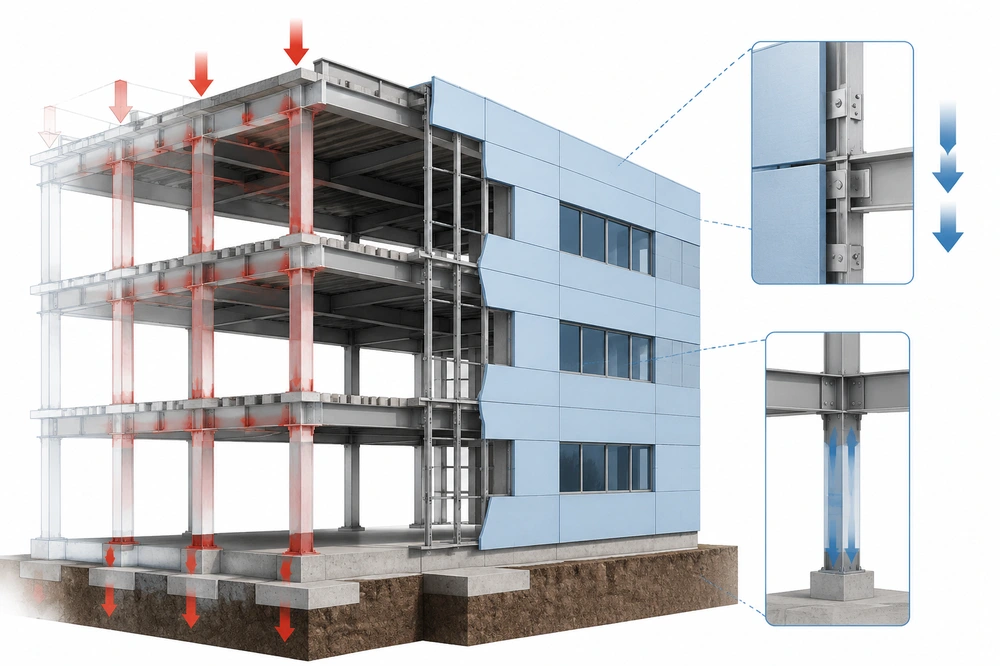

تاثیر وزن متریال نما بر عملکرد سازه
این جدول نشان میدهد که چگونه کاهش وزن مصالح نما میتواند بر رفتار سازه در برابر نیروهای مختلف تأثیر بگذارد.
| معیار سازهای | متریال سنگین سنگ/سرامیک |
ورق کامپوزیت |
|---|---|---|
| بار مرده سازه | زیاد | بسیار کم |
| عملکرد در زلزله | جرم بیشتر ← نیروی اینرسی بیشتر | جرم کمتر ← عملکرد بهتر |
| نیاز به زیرسازی | سنگین و پرهزینه | سبکتر |
| سرعت اجرا | کند | بسیار سریع |
تأثیر وزن ورق کامپوزیت در مقاومت نما در برابر باد
در طراحی نماهای مدرن، علاوه بر بار مرده، بار باد (Wind Load) یکی از مهمترین نیروهایی است که باید در طراحی سیستم نما و زیرسازی در نظر گرفته شود. وزن پایین ورق کامپوزیت باعث میشود نیروی اینرسی ناشی از فشار و مکش باد کاهش یابد و در نتیجه اتصالات و زیرسازی نما عملکرد پایدارتری داشته باشند.
در ساختمانهای مرتفع، فشار باد میتواند باعث ایجاد نیروهای مکش در پنلهای نما شود. هرچه وزن متریال کمتر باشد، احتمال جداشدگی یا آسیب در سیستمهای نصب نامناسب افزایش مییابد؛ به همین دلیل در طراحی نمای کامپوزیت معمولاً فاصله زیرسازی، نوع پیچ و سیستم فیکسینگ با توجه به سرعت باد منطقه و وزن هر متر مربع ورق تعیین میشود.
نکته علمی: مطالعات منتشر شده در Journal of Wind Engineering & Industrial Aerodynamics نشان میدهد که استفاده از پنلهای سبک آلومینیومی در نما، در صورت طراحی صحیح زیرسازی، میتواند تنشهای وارده به اتصالات نما را تا 30٪ کاهش دهد.
مثال محاسباتی: تاثیر وزن نما بر بار مرده ساختمان
برای درک بهتر تاثیر وزن ورق کامپوزیت، یک مثال ساده مهندسی را بررسی میکنیم.
فرض کنید نمای یک ساختمان اداری دارای 1000 متر مربع سطح نما باشد.
جدول زیر تفاوت بار مرده در صورت استفاده از متریالهای مختلف را نشان میدهد:
مقایسه بار مرده نمای ساختمان در متریالهای مختلف
این جدول نشان میدهد که انتخاب متریال نما چگونه میتواند چندین تُن بار اضافی به سازه وارد کند.
| نوع متریال نما | وزن هر متر مربع | وزن کل برای 1000 متر مربع |
|---|---|---|
| ورق کامپوزیت 4mm | 6 kg | 6 تن |
| سرامیک خشک | 32 kg | 32 تن |
| سنگ تراورتن | 45 kg | 45 تن |
در این مثال، استفاده از سنگ به جای ورق کامپوزیت باعث افزایش حدود 39 تن بار مرده بر ساختمان میشود. این افزایش بار میتواند باعث بزرگتر شدن ابعاد ستونها، تیرها و فونداسیون شود و در نتیجه هزینه کلی سازه را افزایش دهد.
Source: Facade Construction Manual – DETAIL Architecture
تأثیر وزن ورق کامپوزیت بر طراحی نما
وزن پایین ورقهای کامپوزیت، محدودیتهای طراحی را بهطور قابلتوجهی کاهش میدهد و به معماران و طراحان آزادی عمل بیشتری میدهد. این ویژگی هم در مرحله طراحی و هم در اجرا، مزیتهای عملی و اقتصادی ملموسی به همراه دارد.
کاهش فشار بر سازه
وزن سبک ورق کامپوزیت باعث کاهش فشار وارده بر اسکلت و فونداسیون میشود. این موضوع مزایای زیر را دارد:
- کاهش نیاز به تقویت سازه
- افزایش ایمنی ساختمان در برابر زلزله
- امکان اجرای نما در ارتفاعهای زیاد بدون نگرانی
انعطاف در طراحی
ورقهای سبک امکان ایجاد طراحیهای منحنی، مدولار و خلاقانه را فراهم میکنند. برای نماهای اداری و تجاری، این ویژگی میتواند هویت بصری ساختمان را بهبود دهد و جلوه مدرن ایجاد کند.
تأثیر وزن ورق کامپوزیت بر اجرا و هزینه
وزن پایین ورق کامپوزیت تنها به سازه کمک نمیکند؛ بلکه فرآیند اجرا را سادهتر و هزینههای کلی پروژه را بهطور محسوسی کاهش میدهد. از حملونقل تا نصب نهایی، سبکی این متریال در هر مرحله به صرفهجویی زمان و هزینه منجر میشود.

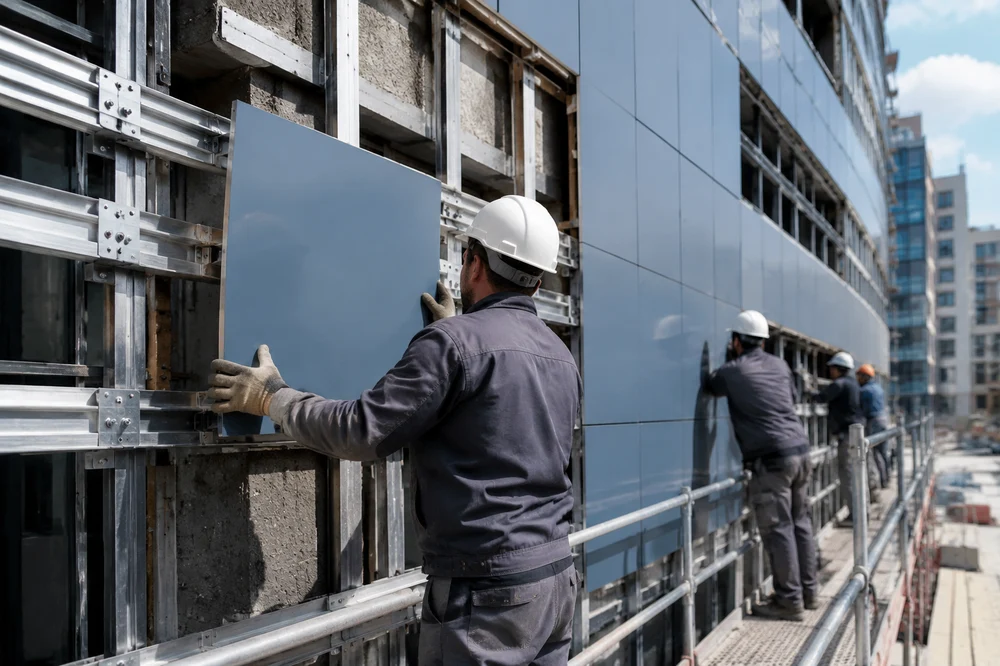

سرعت نصب
ورقهای سبک با روش نصب خشک اجرا میشوند و این باعث افزایش سرعت نصب نسبت به مصالح سنگین میشود. پروژههای بلندمرتبه و گسترده، از این لحاظ به شدت بهرهمند میشوند.
کاهش هزینهها
- هزینه حمل و نقل کاهش مییابد
- نیاز به زیرسازی سنگین و فولادی کمتر میشود
- زمان اجرا کوتاهتر شده و هزینه نیروی کار کاهش مییابد
نتیجه: وزن کم ورق کامپوزیت باعث کاهش هزینه کلی و افزایش بازده پروژه میشود.
نکات مهم در انتخاب و طراحی با توجه به وزن ورق کامپوزیت
انتخاب ورق کامپوزیت تنها به وزن خلاصه نمیشود. در ادامه به بررسی فاکتورهای حیاتی میپردازیم که در کنار وزن، تضمینکننده ایمنی، زیبایی و طول عمر نمای ساختمان شما هستند:
- ضخامت و نوع هسته: تأثیر مستقیم بر مقاومت مکانیکی و نرخ اشتعال
- روش نصب و سیستم زیرسازی: نقشی تعیینکننده در توزیع بار مرده و عملکرد بلندمدت نما
- تحلیل بارهای محیطی: اهمیت بررسی فشار باد و بارهای سازهای در مناطق مختلف
- کیفیت رنگ و پوشش: عاملی که طول عمر مفید نما را در برابر شرایط جوی تعیین میکند
جمعبندی
وزن ورق کامپوزیت یکی از کلیدیترین مزایای این متریال است که طراحی نما، ایمنی سازه، هزینه و زمان اجرا را به شکل قابل توجهی بهبود میبخشد. مزایای اصلی وزن پایین عبارتاند از:
- کاهش بار مرده و فشار بر اسکلت
- افزایش سرعت اجرا و کاهش هزینهها
- امکان طراحی نماهای خلاقانه و پیچیده
- سهولت حمل و نقل و نگهداری
با توجه به این ویژگیها، ورق کامپوزیت سبک بهترین انتخاب برای نماهای مدرن، اداری و تجاری است، بهویژه در ساختمانهای بلندمرتبه و پروژههایی که ترکیب زیبایی و عملکرد فنی اهمیت دارد.
وزن هر متر مربع ورق کامپوزیت چقدر است؟
وزن ورق کامپوزیت بسته به ضخامت و نوع هسته معمولاً بین 4.5 تا 8 کیلوگرم بر متر مربع است. ورقهای 4 میلیمتری که رایجترین نوع در نمای ساختمان هستند حدود 5.5 تا 6 کیلوگرم وزن دارند.
آیا وزن کم ورق کامپوزیت باعث کاهش استحکام نما میشود؟
برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم ازش
خیر. ساختار لایهای این ورقها باعث ایجاد نسبت استحکام به وزن بالا میشود و در صورت اجرای صحیح زیرسازی، مقاومت بسیار مناسبی در برابر باد و شرایط محیطی دارند.
صنعت چاپ و با استفاده از طراحان گرافیک است.
چرا وزن ورق کامپوزیت برای ساختمانهای بلند مهم است؟
در ساختمانهای مرتفع، وزن متریال نما مستقیماً بر بار مرده، عملکرد لرزهای و هزینه زیرسازی تأثیر میگذارد. مصالح سبک مانند کامپوزیت میتوانند بار کلی ساختمان را چندین تن کاهش دهند.
ورق کامپوزیت سبکتر است یا سرامیک نما؟
ورق کامپوزیت حدود 5 تا 6 برابر سبکتر از سرامیک خشک و حدود 8 برابر سبکتر از سنگ طبیعی است.
2 پاسخ
سلام. ورق کامپوزیت ۳ میل برای نمای بیرونی ساختمان قابل استفاده است یا حتماً باید ۴ میل باشه؟
سلام وقت بخیر. ورق ۳ میلیمتر سبکتر است، اما برای نمای خارجی (خصوصاً در ارتفاع، دهانههای بزرگ یا مناطق بادخیز) معمولاً ورق ۴ میلیمتر با مشخصات فنی مناسب انتخاب مطمئنتری است.
